1. 公司背景
3D_Evolution&Analyzer是德国CoreTech公司推出的三维数据分析、处理与转换一站式解决方案。CoreTech公司成立于1998年，主要从事软件开发与软件支持业务，其总部位于德国法兰克福，在全球有多个办事处。上海瑞卓软件股份有限公司是CoreTech公司中国区独家合作伙伴。
2. 专业的CAD数据分析与轻量化工具3D_Analyzer功能简介
对于很多企业的工程人员甚至制造工程师，需要经常分析设计模型的问题，但是他们并不参与具体的设计工作。如何快速地打开设计人员的模型，开展快速的分析是很多企业面临的问题。传统的CAD软件价格昂贵，如果工程部门去购置很多数量的CAD软件，目的只是查看或分析模型， 成本很高。而且对于复杂的几何模型，即时用专业的CAD软件打开模型，需要划分大量的时间，而且对于很大的模型，操作起来速度也很慢，所以需要对大模型进行轻量化的工作，以方便工程人员快速查看与分析模型。
3D_Analyzer工具正是基于这样的需求提出来的，他可以让工程人员（往往很多是非设计人员）不借助于CAD软件，可以快速地查看几乎所有格式的模型，对大模型尽量轻量化处理，并开展相关专业的模型分析功能，如壁厚检查，模型对比，拔模分析，干涉检查等，大大节省了企业的研发费用。
3D_Analyzer的主要功能如下：
（1）CAD数据查看器
3D_Analyzer保留了3D_Evolution强大的数据读取功能，能够打开查看几乎所有格式的CAD数据，并能够查看产品的装配结构、几何模型、建模过程与特征、几何属性的参数、PMI以及标注等，并可快速构建产品的爆炸图。支持的CAD系统接口如下所示：
（2）专业的CAD数据分析与质量检查
测量
3D_Analyzer在打开各种CAD格式模型的同时，可以识别模型的特征，开展快速的测量，如距离、孔的直径、半径、角度等，还可以测量模型的属性，如重心、模型质量、面积、体积等属性。
模型对比
3D_Analyzer可以对比不同版本的CAD模型、装配，确保在设计过程或数据转换过程中数据的准确性，并通过可视化的方式展现模型之间的区别，并可以轻松设定误差，检测到肉眼发现不了的模型区别。该工具可以对比：
零部件或者装配文件
装配结构对比，发现新增加的、丢失的或移动的零部件
PMI（3D标注）尺寸、公差与标注信息
几何特征、参数以及模型建模过程

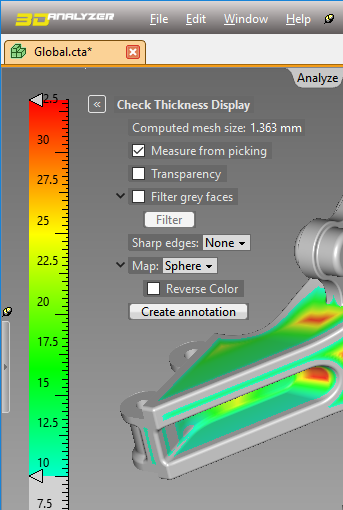

壁厚检查
3D_Analyzer可以自动化检测模型的壁厚，大大加速设计评审流程以及模型的安全性。该工具提供多种方式，快速分析模型的壁厚，并通过颜色比例的方式显示不同壁厚的区域，让工程人员快速分析壁厚问题。同时，提供透明度、动态过滤以及截面等功能，帮助工程人员更好地显示问题区域。最终的结果可以转换成3D-PDF格式， 供企业不同部门与上下游人员进行数据共享。
间隙检查
间隙检查，很多时候对于装配模型的质量非常重要，如制造问题、性能问题、可靠性问题等。很多企业在设计产品的时候，对于关键零部件之间的间隙有着有严格的标准要求。通过间隙检查工具，可以快速地分析模型之间的间隙是否达到企业的要求，并通过中间格式或3D PDF形式分享分析结果。
干涉检查
干涉检查模块提供了高性能的协同环境，支持几乎所有格式的如JT, CATIA, NX, SOLIDWORKS, Creo, PLMXML等装配干涉问题。3D_Analyzer提供智能化的技术，具备处理大模型的能力，并能够快速生产HTML格式的检查报告。
通过集成的SQL数据库，干涉检查结果可以与DMU或PLM产品进行集成，供工程人员查看。
拔模分析
拔模分析与脱模（及沿拔模方向拔不出来的部分-UnderCut）分析是两个高效地分析零件拔模问题的工具。
在软件中可以设定某个分模面与拔模方向，设定一定的拔模角度后，可以快速分析按设定拔模角度，有问题的拔模区域，以及UnderCut的部分，并通过不同的颜色显示有问题的地方。
投影面
在3D_Analyzer中可以快速地创建沿某个方向的投影面，并分析相关投影面的面积或者包络面。
（3）3D PDF数据转换
对于复杂的产品，往往原始的CAD文件比较大，3D_Analyzer能够将打开的CAD文件另存为3D格式的PDF文件供其他安装有PDF阅读器的用户查看，大大轻量化CAD数据的可视化方式。
通过3D_Analyzer的标注功能，可以在3D-PDF文件中加入标注与测量信息。很多模型分析的结果，如模型对比、壁厚检查等也可以存成3D-PDF的格式，以方便工程人员数据共享。
3. 成功客户
全球将近500家商业客户,遍布汽车及零部件、航天航空、工程机械、自动化等领域。
